压缩空气储能技术研发现状及应用前景

超临界压缩空气储能

2009 年，中科院工程热物理所在国际上原创性地提出超临界压缩空气储能技术。该技术利用超临界状态下的流体兼有液体和气体的双重优点，比如接近液体的较高的密度、比热容和溶解度，良好的传热传质特性;同时也具有类似气体的粘度小、扩散系数大、渗透性好、互溶性强等优点。

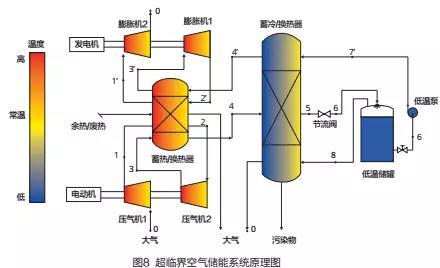

其工作原理是：1)储能过程，利用富余电能通过压缩机将空气压缩到超临界状态，通过储热系统回收压缩热后，利用储冷系统存储的冷能将空气冷却液化，并储于低温储罐中;2)释能过程，液态空气加压后，通过储冷系统将冷量储存，空气吸热至超临界状态，并吸收储热系统储存的压缩热使空气进一步升温，通过膨胀机驱动电机发电。

目前，该技术为中科院工程热物理所的专利技术。中科院工程热物理所于2011 年在北京建成15kW 原理样机，并于2013 年在廊坊建成1.5MW 示范系统，系统效率达52.1%。目前，10MW 级示范项目正在建设中。

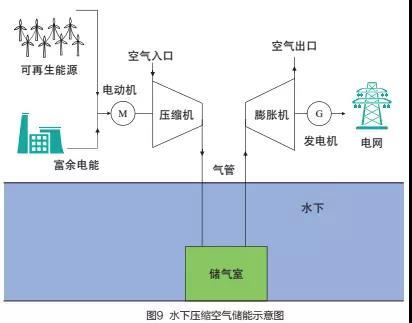

水下压缩空气储能

水下压缩空气储能属于等压压缩空气储能的一种，该技术将压缩空气存储在水下(如海底和湖底)，利用水的静压特性保持储气的压力恒定，保证压缩机出口及膨胀机入口压力恒定，从而使压缩机和膨胀机始终工作在额定工况附近，不需要通过减压阀进行压力调整，减少能量损耗，提高系统效率。该系统不需要在储气空间保持一定的最小气压，使得空气压缩能可利用比率更高。此外，该系统安全性相对较高，即使发生失效事故，造成的破坏与危害也较小。

加拿大Hydrostor 公司于2015 年建成660kW 实验系统。英国诺丁汉大学研制了1.8 米和直径5 米的储气包，并进行了实验研究。其余如美国加州大学、佛罗里达大学、北卡罗来纳大学、麻省理工大学、我国的中科院工程热物理所、华北电力大学都进行了理论及实验研究，目前尚无大规模示范项目建成。

外部热源补热类压缩空气储能

压缩空气储能系统可以利用外界热源来提升空气做功发电能力，提高系统整体效率。其可利用的热源包括太阳能热利用，工业企业如冶金、化工、水泥、玻璃等行业的余热废热，核电等发电厂的余热，生物质制取的沼气、合成气等。

目前，应用较广泛的是太阳能补热型压缩空气储能系统，该系统是利用太阳集热装置聚光形成温度可达500℃以上的高温热源对压缩空气进行补热升温后，再推动透平膨胀做功，从而提高系统运行效率的储能系统。

美国普渡大学、英国华威大学、英国诺丁汉大学、伊朗德黑兰大学、中科院工程热物理所、清华大学、华南理工大学等机构也开展了相关研究。

主要应用领域

压缩空气储能技术最早主要用于电力系统的调峰和调频，但随着技术不断发展和微小型压缩空气储能技术的出现，其应用越来越广泛，在可再生能源、分布式能源、汽车动力系统、UPS 电源等方面都得到了应用。

电力系统调峰

目前，每日的用电负荷是波动变化的，且峰谷差日趋增大。为了满足要求，当前的发电装机容量与电网容量需按最大需求建设，导致用电低谷时发电机组停机或低负荷运行，以及电网容量的浪费。压缩空气储能作为大规模容量型储能技术，可将用电低谷多发出的电能储存，在用电高峰释放，实现电力系统削峰填谷，减少发电装机及电网容量，提升电力系统效率和经济性。

可再生能源

可再生能源如风能、太阳能均具有间歇性、不稳定性，直接发电并网对电网冲击很大，故弃风、弃光现象严重。压缩空气储能技术可将间断、不稳定、不可控的可再生能源发电储存起来，再按照需求平稳、可控的释放，具有平滑波动、跟踪调度输出、调峰调频等功能，实现可再生能源电力大规模并网，有效解决弃风、弃光问题。

分布式能源系统

分布式能源系统和微电网系统是未来高效、低碳、高安全性能源系统的主要发展趋势之一。但分布式能源系统相较于大电网，具有负荷波动大、系统调节能力差、故障率高等缺点。压缩空气储能可作为负荷平衡装置及备用电源，有效解决上述问题，提高系统的供电可靠性、稳定性，并可实现黑启动及孤网运行。由于压缩空气储能技术过程中产生热量，可以和制冷、制热系统相结合，实现分布式能源系统的冷热电联产，具有很好的应用前景。

电力系统调频

压缩空气储能电站可以和其他如燃气轮机电站、火电站或抽水蓄能电站一样起到电力系统调频的作用。当压缩空气储能电站与其他储能技术如超级电容、飞轮储能、化学电池等相结合时，调频速度会更快更有效。

其他应用

压缩空气储能在其他领域也有较广泛的应用，可以为汽车、高尔夫球车等移动设备提供动力;也可以作为不间断电源(UPS)，为数据机房、精密仪器制造、医疗设施、国防设施等关键部件提供保障性电源;系统经膨胀机做功发电后释放的空气由于温度低且经过了净化，还可用于空调系统为建筑提供新风和冷量。

挑战及机遇

技术性能需要进一步提升

虽然新型压缩空气储能技术发展速度较快，但各项技术性能仍需进一步提升，尚不能完全满足大规模推广的要求。目前，新型压缩空气储能最高效率为60% 左右， 距离高效电池储能技术的效率(80% 以上) 还有一定差距;其系统最大规模为10MW， 尚未达到传统压缩空气储能百兆瓦规模; 其系统单位成本约为6000~10000 元/kW 暨1500~2500 元/kWh，仍有足够的下降空间。

迫切需要开展大规模系统的技术攻关

大规模化是压缩空气储能技术的发展趋势，也是其降低成本和提升性能的主要途径。现已实现应用的新型压缩空气储能技术规模偏小(1-10MW)，还不能满足对储能规模和经济性的要求。因此，迫切需要启动更大规模(100MW 级)的新型压缩空气储能技术研发。

研发力量尚显不足

由于压缩空气储能技术是一个多学科交叉的系统工程且单台机组规模大，其技术研发门槛较高，需要组建大规模的研发团队和大量的资金投入，故目前从事该技术研发的机构、团队相对较少;由于系统内部件繁多，需要建设大量的部件及系统实验平台以完成关键技术攻关，目前全球范围已建成的高水平研发平台较少，未给予足够的研发条件支撑。

示范和应用亟需加强

新型压缩空气储能技术的示范系统数量少，规模小，不能满足技术发展的示范需求，迫切需要各国政府、企业加强政策引导、加大资金支持。目前大部分国家尚未形成系统的电价补偿和激励政策，全球商业运行的电站较少，一定程度上影响了压缩空气储能技术的推广和应用。

随着各国电价政策的逐渐完善，大规模压缩空气储能示范项目的陆续建成，压缩空气储能产业已经进入了发展的快车道。相信在良好的政策环境下，在产业链上下游的大力支持下，在科研机构持续不断的技术革新下，压缩空气储能技术一定会持续健康发展，快速实现大规模应用。

(该文研究获得了国家重点研发计划(2017YFB0903602)、国家自然科学基金(51676181)、中国科学院前沿科学重点研究项目(QYZDB-SSW-JSC023)、北京市科技计划项目(D161100004616001 ;D161100004616002)的资助。)
